民國38年 編號49-m0103-064

※ 航照圖提供單位:中央研究院人文社會科學研究中心‧工研院歷史航照影像加值實驗室

Generic placeholder image

編號49-m0103-064 航照圖 資料來源:中央研究院人文社會科學研究中心‧工研院歷史航照影像加值實驗室

編號49-m0103-064 航照圖是民國38年1月18日美國空軍拍攝,由於拍攝時間為該年該開始的1月,因此可視為民國37年的開發狀況。

航照圖呈現大元山林場最早時期的地表風貌。

擷取四處部份航照圖做詳細判讀:

擷圖一:四公里林業開發

Generic placeholder image

擷圖一:四公里開發航照圖 資料來源:中央研究院人文社會科學研究中心‧工研院歷史航照影像加值實驗室

從四公里附近1號坑(溪)及2號坑(溪)往上至大元山稜線是原始森林紅檜與扁柏分布地帶,林木茂盛,成為大元山最早開發的林區。

四公里山區的紅檜與扁柏原始森林必定生長得非常高聳挺拔,才能做為架設古魯索道與鞍部(暗霧)索道的原木。

架設古魯索道與鞍部(暗霧)索道必須使用挺拔少枝節的原木,每株必須實心沒有腐朽,直徑寬約1公尺,樹高30公尺以上,換言之:如此巨大原木樹齡需千年以上的神木,砍伐之前必須具備根株直徑寬1.5公尺以上,樹高50公尺以上的樹木才能達到索道架設條件。

四公里此時尚未成為林場後勤單位,沒有固定完整的木造房舍,僅有零星分散臨時搭建的工寮。

沒有機械式的架空索及集材機,只能使用人力方式,砍伐後的原木使用木馬或木流籠(木滑道)將巨木拖運至止檔場,再以人力方式使用簡單的橇桿(拄櫓)將原木裝上材車。

1號坑(溪)及2號坑(溪)均有木馬滑道或木流籠(木滑道)的痕跡。

Generic placeholder image

木流籠(木滑道) 圖片來源:太平山開發史 林清池著

Generic placeholder image

木馬拖運工 圖片來源:太平山開發史 林清池著

Generic placeholder image

木頭止檔場 圖片來源:太平山開發史 林清池著

Generic placeholder image

巨大原木藉由人力拖拉在簡易的木馬道上 圖片來源:八仙山林場史話

Generic placeholder image

運用株櫓逐步將木材撬至材車上。 圖片來源:舊太平山林場日籍員工後代松本良一



Generic placeholder image

早期集材場只能以人力運用株櫓逐步將木材撬至前方斜坡,然後堆放在材車上。 圖片來源:大元山工作站退休員工吳鋅泉



擷圖二:工作站林業開發

Generic placeholder image

擷圖二:工作站開發航照圖 資料來源:中央研究院人文社會科學研究中心‧工研院歷史航照影像加值實驗室

從工作站附近3號坑(溪)往上至大元山稜線是原始森林紅檜與扁柏分布地帶,林木茂盛,成為大元山第二處開發的林區。

工作站此時已有三棟永久固定的木造建築,其中二棟是辦公的事務所和派出所,另一棟當員工宿舍。

如四公里林業開發,沒有機械式的架空索及集材機,只能使用人力方式,砍伐後的原木使用木馬或木流籠(木滑道)將巨木拖運至止檔場,再以人力方式使用簡單的橇桿(拄櫓)將原木裝上材車。

3號坑(溪)有木馬滑道或木流籠(木滑道)的痕跡。



擷圖三:五號坑(溪)林業開發

Generic placeholder image

擷圖三:五號坑(溪)及六號坑(溪)開發航照圖 資料來源:中央研究院人文社會科學研究中心‧工研院歷史航照影像加值實驗室

5號坑(溪)及6號坑(溪)往上至大元山稜線是原始森林紅檜與扁柏分布地帶,林木茂盛,成為大元山第三處開發的林區。

5號坑(溪)及6號坑(溪)山區是大元山區材質最優之一,日據時期就在山區工作的耆老回憶當年情況,至今仍回味無窮。

沒有建築物痕跡,伐木及集材作業員工必須返工作站或四公里住宿。

此時僅止於伐木,沒有集材使用木馬滑道或木流籠(木滑道)的痕跡。

逢災必崩,讓林工苦惱的七號坑大崩山已經形成。



四公里運材鐵路已經成形

四公里運材鐵路已經初現,但沒有機關車拖拉,必須使用原始簡單的橇桿(拄櫓)工具,以人力方式約需五至六人將原木裝上材車,裝運好原木的材車約20多車左右時,便一起出發,材車以人力放送至四公里,再交給另一組人員放送至鞍部索道發送點,然後用纜線架空的索道運送至古魯,索道分為鞍部(暗霧)索道與古魯索道,兩索道之間的地名是中間,原木抵達古魯後傾倒到集材場,再以橇桿(拄櫓)及繩索用人力裝上卡車運送到羅東。

早期四公里運材鐵路考量人力放送順利,最大坡度6.3%,是大元山林場運材鐵路坡度最大,其他鐵路為2.0%至2.5%。

從古魯集材場卸下原木的空材車經古魯索道與鞍部(暗霧)索道,再以牛隻將空材車拖引回裝材起點。

線    名
起    迄    站
長度

最大坡度

最小半徑

單位:公尺

橋樑數

(總長)

隧道數

(總長)

機關車

臺數

大元山線(四公里線) 鞍部索道(暗霧索道)發送點翠峰索道著點 7.86 km 6.3% 20 88 (570 m) 1 3

Generic placeholder image

舊太平山林場使用人力駕馭材車 圖片來源:舊太平山林場日籍員工後代松本良一

Generic placeholder image

舊太平山林場以牛隻將空材車拖引回起點 圖片來源:舊太平山林場日籍員工後代松本良一



擷圖四:古魯索道與鞍部(暗霧)索道

Generic placeholder image

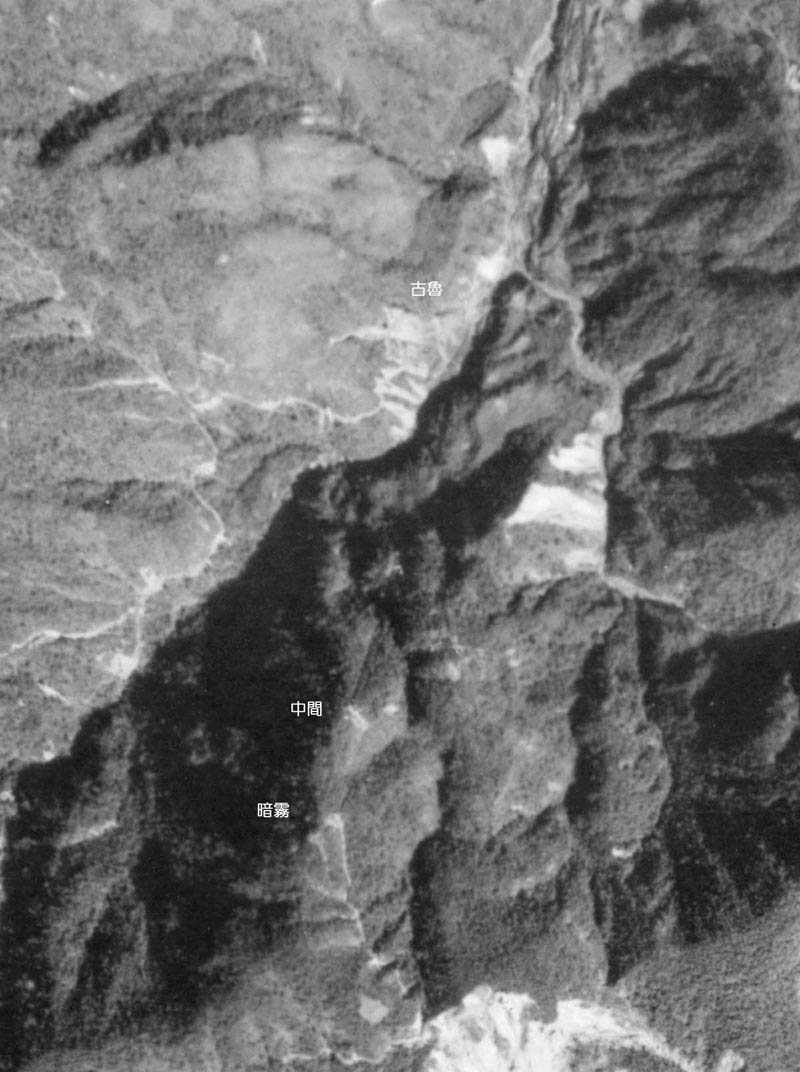

擷圖四:鞍部(暗霧)‧中間‧古魯索道航照圖 資料來源:中央研究院人文社會科學研究中心‧工研院歷史航照影像加值實驗室

從海拔約550公尺的古魯至海拔約1000公尺鞍部(暗霧),陡升450公尺,必須架設兩座索道才能運送原木,此時古魯索道與鞍部(暗霧)索道運量不多,在山坡地面造成痕跡不明顯。

古魯集材場此時已在使用。

以古魯索道為起始的山路,後來逐步闢建為運送銅礦的鐵牛以及載運原木10輪大卡車行使的古魯林道,民國38年已經成為員工往返山區必經之路。

古魯、中間和鞍部(暗霧)沒有固定完整的木造房舍,僅有零星分散臨時搭建的工寮。

架設古魯索道與鞍部(暗霧)索道必須使用挺拔少枝節的原木,每株必須實心沒有腐朽,直徑寬約1公尺,樹高30公尺以上,換言之:如此巨大原木樹齡需千年以上的神木,砍伐之前必須具備根株直徑寬1.5公尺以上,樹高50公尺以上的樹木才能達到索道架設條件。

如此巨大原木想必從最早開發的四公里山區取得,以此推算:四公里山區的紅檜與扁柏原始森林必定生長得非常高聳挺拔。

索  道  名 起    迄    站

斜距 單位:公尺

平距 單位:公尺

仰角

高低差 單位:公尺

古魯堀田氏/大元堀田氏 古魯中間 737 657 27 343
鞍部堀田氏/暗霧堀田氏 中間索道發送點(四公里鐵路) 467 420 26 210

Generic placeholder image

架設古魯索道與鞍部(暗霧)索道必須使用挺拔少枝節的原木,每株必須寬約1公尺,樹高30公尺以上,換言之:如此巨大原木樹齡需千年以上的神木,砍伐之前必須具備根株寬1.5公尺以上,樹高50公尺以上的樹木才能達到索道架設條件。應是最早開發的四公里山區砍伐的原木。圖為古魯索道發送點。 圖片來源:大元國小校友陳阿月



Generic placeholder image

大元山區的木材由蹦蹦車拖拉至鞍部,經鞍部索道及古魯索道,再由柴油發動機用鋼索將材車牽繫下放至照片中左邊鐵軌,然後傾倒集材場,改由卡車運載至羅東竹林。遠景的員工宿舍在民國五十八年時被洪水沖垮,死傷許多員工及眷屬。 圖片來源:大元山工作站退休員工吳鋅泉

Generic placeholder image

架設古魯索道與鞍部(暗霧)索道必須使用挺拔少枝節的原木,每株必須寬約1公尺,樹高30公尺以上,換言之:如此巨大原木樹齡需千年以上的神木,砍伐之前必須具備根株寬1.5公尺以上,樹高50公尺以上的樹木才能達到索道架設條件。應是最早開發的四公里山區砍伐的原木。圖為從客車仰望古魯索道發送點(暗霧流籠頭)。 圖片來源:大元國小校友陳阿月

Generic placeholder image

古魯集材場 圖片來源:大元山工作站退休員工吳鋅泉
